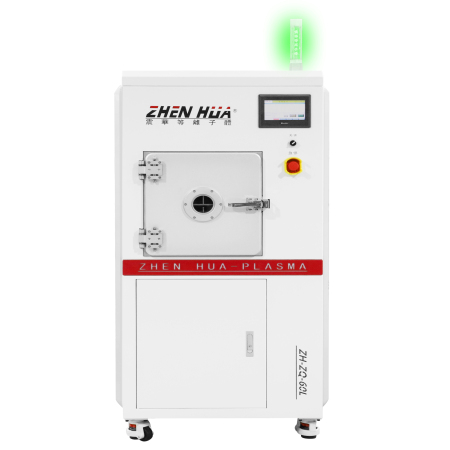

在光伏电池效率提升、光学器件良率优化等现代制造场景中，材料表面微观污染物的存在往往成为制约产品性能的关键因素。真空等离子表面清洗机通过非接触式物理化学协同作用，在分子层面重构材料表面特性，为高精度制造提供了突破性技术路径。本文结合产业实践，解析其技术原理与价值创造逻辑。

一、真空环境下的表面改性机制

真空等离子表面清洗机在密闭腔体（通常维持1-100Pa压力）中，通过射频或微波激发工艺气体电离，形成高密度等离子体（密度＞10^9 cm^-3），其作用过程包含三个关键阶段：

1. 污染物解离
   氩离子（Ar⁺）以平均动能5-10eV轰击表面，破坏有机物C-H键（键能413kJ/mol），生成挥发性碳氢化合物；氧自由基（O·）同步氧化金属氧化物，实现污染物原子级剥离。

2. 表面活化
   等离子体中的高能电子（能量分布3-20eV）引发聚合物表面交联反应，形成羟基（-OH）、羧基（-COOH）等极性基团，表面能从30达因提升至55达因（接触角＜30°），显著增强后续涂覆/粘接性能。

3. 微观形貌重构
   氩离子物理溅射可形成纳米级粗糙结构（Ra值从10nm降至3nm），为疏水/亲水改性提供物理锚定点，提升涂层附着力达30%以上。

二、跨行业应用的技术突破

1. 光伏产业：提升光电转换效率

• 硅片制绒后处理：清除制绒过程中残留的HNO3/HF混合液，减少表面复合中心密度，使电池开路电压（Voc）提升15mV；

• 银浆印刷优化：处理PERC电池背面电极，接触电阻从12mΩ·cm²降至6mΩ·cm²，减少电迁移导致的效率衰减。

2. 光学器件：突破镀膜良率瓶颈

• AR镀膜前处理：清除玻璃基底残留的SiO2颗粒（粒径＞0.5μm），使镀膜均匀性σ值从8%降至3%，反射率波动控制在±0.5%以内；

• 激光镜头疏水改性：在K9玻璃表面构建纳米柱状结构，接触角从85°提升至110°，抗污性能提升5倍。

3. 精密电子：解决微组装工艺痛点

• 芯片级封装：处理QFN封装体焊盘，表面氧化物厚度减少90%，焊点空洞率从15%降至5%；

• 连接器插针活化：铜合金针脚表面粗糙度Ra从1.2μm优化至0.4μm，插拔寿命从5000次提升至15000次。

三、工艺实施的关键控制点

1. 气体配比优化

• 金属表面处理：氩气纯度＞99.999%，流量20-30L/min；

• 高分子材料处理：氧气占比控制在30%-50%，避免过度氧化导致材料脆化。

2. 工艺参数匹配

• 功率密度：半导体级处理需＞5W/cm²，确保10μm深孔清洁；

• 处理时间：通过正交试验确定最佳时长（通常5-30分钟），避免过处理损伤基材。

3. 设备选型策略

• 小批量多品种：选择腔体容积＜50L的模块化设备，换型时间＜15分钟；

• 连续量产场景：配置双真空泵系统（干泵+分子泵），极限真空度达1Pa，确保每小时处理2000件以上产能。

技术价值延伸
真空等离子表面清洗机正在重塑精密制造的技术范式。某光伏企业通过引入该技术，将硅片表面污染密度从5×10^10 atoms/cm²降至1×10^8 atoms/cm²，使PERC电池量产效率突破23.5%；某光学实验室利用其表面纳米结构构建能力，成功制备出反射率＜0.1%的超低反射玻璃。这些实践印证了该技术在微观尺度操控材料性能的独特优势。
