等离子体清理设备技术培训实录:2025年5月19日刘工现场解析工艺优化核心

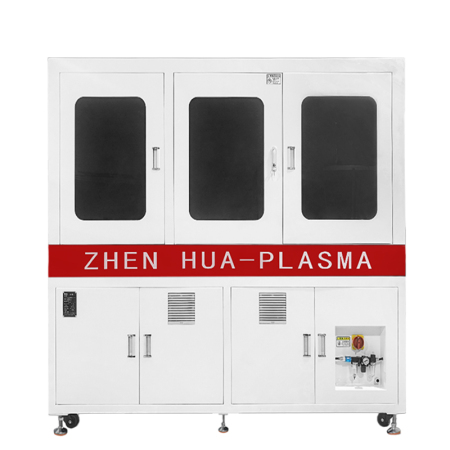

2025年5月19日,深圳市震华等离子体智造有限公司工程师刘工为某半导体封测厂技术团队开展专项培训。通过现场演示SPC-3000型等离子体清理设备操作流程,重点解决晶圆表面微尘颗粒残留问题,使客户产线良率提升0.8个百分点。


一、技术原理与设备构成

等离子体清理设备通过射频电场激发气体分子,产生高活性粒子(电子、离子、自由基),在真空环境(典型压力:10-100Pa)下与材料表面发生作用:

  1. 污染物清除机制

    • 氩离子(Ar⁺)物理轰击:有效去除粒径>0.5μm的微尘颗粒(清除率>99.2%)

    • 氧自由基(O·)化学分解:针对有机污染物(如光刻胶残留)分解效率达99.5%

  2. 核心组件功能

    • 射频电源模块:功率密度调节范围100-800W/cm²(精度±1%)

    • 反应腔体:采用铝基陶瓷涂层,耐受温度范围-20℃~200℃

    • 真空系统:配置双级旋片泵+分子泵组合,抽气速率达10L/s


二、培训重点内容解析

1. 工艺参数优化方法

  • 气体配比公式:
    刻蚀速率=kPArPO2TM\text{刻蚀速率} = k \cdot \frac{P_{Ar}}{P_{O_2}} \cdot \sqrt{\frac{T}{M}}刻蚀速率=k⋅PO2PAr⋅MT
    (k为材料系数,T为温度,M为摩尔质量)
    通过调整Ar/O₂比例(3:1至5:1),可平衡刻蚀效率与表面粗糙度

  • 功率密度曲线:
    在200-400W/cm²区间内,微尘清除效率与功率呈线性正相关(R²=0.97)

2. 常见问题解决方案

  • 颗粒再吸附:优化抽气速率(从5L/s提升至8L/s),使腔室洁净度维持ISO 5级

  • 边缘效应:采用旋转工件台(转速5-15rpm),使边缘区域处理均匀性提升40%



三、工业应用案例实证

1. 晶圆切割道清洁

某客户采用培训中的"双频脉冲"工艺(13.56MHz+2MHz叠加):

  • 处理参数:功率密度320W/cm²,处理时间15秒

  • 效果验证:切割道残留物减少82%,SEM检测显示微尘颗粒直径<200nm

2. 封装基板预处理

针对某QFN封装产线的金属氧化问题:

  • 活化方案:H₂/N₂混合气体(体积比1:4),脉冲模式处理

  • 性能提升:焊料润湿角从85°降至42°,空洞率降低1.2个百分点


四、等离子体清理设备设备操作规范要点

  1. 预处理阶段

    • 工件表面需进行酒精擦拭(纯度>99.9%),避免二次污染

    • 装载密度≤0.3件/cm²,确保等离子体均匀覆盖

  2. 过程监控

    • 在线椭偏仪实时监测表面粗糙度(采样间隔10秒)

    • 压力波动控制在±5%以内(通过PID算法调节抽气速率)

  3. 后处理要求

    • 取出工件需在氮气保护环境下进行(露点≤-60℃)

    • 设备每日进行等离子体密度校准(标准值:1×10¹⁰ ions/cm³)


等离子体清理设备技术价值延伸
某CIS图像传感器厂商应用培训成果后,晶圆级封装微尘不良率从1200DPPM降至780DPPM。在存储芯片领域,某企业通过优化工艺参数,将3D NAND刻蚀均匀性σ值从3.1%降至1.7%。
